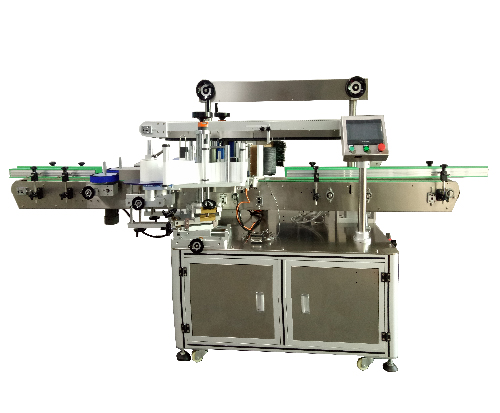

方瓶圓瓶多功能自動貼標機

一、基本用途

方瓶圓瓶多功能自動貼標機適用于扁瓶、圓瓶、方瓶的單面和雙側面貼標，如洗發水扁瓶，礦泉水圓瓶方瓶、潤滑油扁瓶，洗手液圓瓶等單、雙側面貼標，兩面同貼，雙標提高生產效率，廣泛應用于日化、礦泉水、化妝品、石化、醫藥等行業；加裝定位圓瓶機構，可在產品固定位置貼標；加裝搓滾圓瓶機構，可在圓形產品半包可全包貼標。

本案例加長輸送，對接流水；

二、適用范圍

◆  適用標簽：不干膠標簽、不干膠膜、電子監管碼、條形碼等。

◆  適用產品：要求在側平面、側面大弧度面、圓周面上貼附標簽的產品。

◆  應用行業：廣泛應用于化妝品、日化、電子、醫藥、五金、塑膠等行業。

◆  應用實例：洗發水扁瓶貼標、潤滑油扁瓶貼標、洗發水圓瓶貼標等。

三、工作過程

◆核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制系統控制送出標簽并貼附在產品待貼標位置上，產品流經覆標裝置，標簽被覆貼附在產品上，一張標簽的貼附動作完成。

◆操作過程：放產品（可接流水線）—>產品輸送—>產品分距—>貼標（設備自動實現）—>收集已貼標產品。

四、技術參數：（以下為標準機型技術參數，其他特殊要求和功能，可量身訂做）。

◆  適用產品尺寸（長×寬×高/厚）：長度(輸送方向）：20mm～250mm 寬度（輸送寬度方向）：30mm～90mm 高度：60mm～280mm

◆  適用標簽長度：20mm～200mm

◆  適用標簽寬度（底紙寬度/mm）：20mm～160mm

◆  適用標卷外徑：φ280mm

◆  適用標卷內徑：φ76mm

◆  貼標精度：±1.0mm

◆  出標速度（m/min）：步進：5～19m/min 伺服：5～40m/min

◆  貼標速度（pcs/min) ：步進：30～160pcs/min 伺服：40～180pcs/min

◆  輸送速度（m/min）：16m/min

◆  功率（W）：1100W（牽引步進） 1600W（牽引伺服）

◆  頻率（HZ）：50HZ

◆  電壓（V）：220V

◆  重量：約330kg

◆  設備外形尺寸、（長×寬×高）：3000mm×1450mm×1600mm

五、功能特點

◆ 功能強大，一臺機可實現4種產品的單面和雙面貼標（圓瓶、扁瓶、方瓶、異形瓶）；

◆  采用了雙側剛性塑膠同步導向鏈條，自動保證瓶子對中性，對工人放瓶和流水線對接進瓶要求低，大大降低工人作業或流水線對接難度，可單機生產，也可接流水線生產；

◆  配置彈壓式壓頂機構，保證產品輸送平穩，且有效消除瓶高的本身誤差；

◆  配置自動分瓶機構，導瓶前自動分開間距，保證后續導瓶、輸送和貼標的穩定性；

◆  配置兩重覆標機構，首次保證貼標精度，二次擠壓式覆標，有效消除氣泡和保證標簽頭尾處貼緊；

◆  智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，避免浪費標簽和漏貼；

◆ 設備主要材料采用不銹鋼和高級鋁合金，符合GMP生產規范，整體結構牢固，美觀大方。
